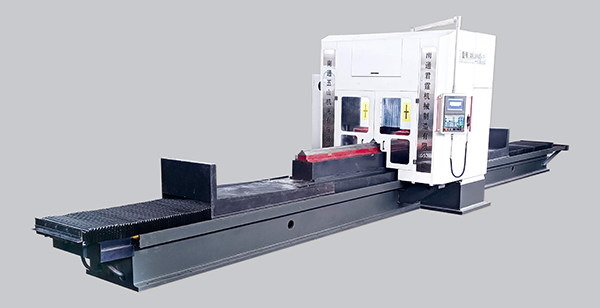

MC系列-高速高精密线轨磨床

2023/03/29 分类:产品中心线轨磨床 1249

项目	型号	MC20200CNC	MC20400CNC	MC1045CNC-3
工作台	工作台面积(WxL)(mm)	230*2250	230*4250	800*4500
	最大研磨面积(卧式副轴) (mm)	230*2250	230*4250	400*4875
	磁盘面积(前后*左右)(mm)	80*2040	80*4080	80*4080
	工作台最大承载重量(含电磁盘)	1000	1000	2000
	T 槽(尺寸个數间距) (mm)	–	–	18×3×160
三主轴	双主轴开距 Y轴 Z轴 (mm)	245 ~ 565	245 ~ 565	400 ～ 890
	砂輪下缘至工作台面距離(V轴) (mm)	338.5～443.5	338.5～443.5	0～390
	砂輪上面至工作台面距離(A 轴) (mm)	201～311	201～311	360～600
	A 轴行程			250
	磁盘面至工作台面距离 (mm)	240	240	410
	伺服马达(連续/30 分钟)(Kw)	2.25	10	20/27.5
	主轴转速(rpm)	2000/3600	2000/3600	1260～2270
	砂輪(外径厚度内径)(mm)	45525127	45525127	51050303.2
X轴左右进给	行程(mm)	3100	5100	5660
	伺服马达(Kw)	3	4	40(6KW)
	移动速度(m/min)	0~25	0~25	3~25
	最小设定单位(mm)	0.001	0.001	0.001
	轨道	双V硬轨	双V硬轨	双V硬轨
Y 轴	行程(mm)	160	160	240
	伺服马达(Kw)	1.6	1.48	2.85
	移动速度(m/min)	4.5	4.5	3.3
	最小设定单位(mm)	0.001	0.001	0.001
	轨道	硬轨	硬轨	硬轨
Z轴	行程(mm)	110	110	240
	伺服马达(Kw)	3	2.14	2.85
	移动速度(m/min)	4.5	4.5	3.3
	最小设定单位(mm)	0.001	0.001	0.001
	轨道	硬轨	硬轨	硬轨
砂輪修整器	钻石滚輪(外径厚度内径)(mm)	ɸ100* Max.80*ɸ52	ɸ102* Max.80*ɸ52	ɸ102* Max.80*ɸ50.8
	最高转速 (rpm)	3000	6000	6000
	伺服马达功率(Kw)	1.6	1.57	1.6
副轴	伺服马达(HP*P)	3.7/4.8	3.7/4.8	10*4
	主轴转速 (rpm)	2000/7600	2000/7600	1570～3200
	砂轮尺寸(外径厚度内径) (mm)	ɸ25513ɸ50.8	ɸ25513ɸ50.8	ɸ40550ɸ127
U轴	行程(mm)	90	90	300
	伺服马达(Kw)	0.5	0.4	1.57
	移动速度(m/min)	5	5	20
	最小设定单位(mm)	0.001	0.001	0.001
	轨道	硬轨	硬轨	硬轨
V轴上下	行程(mm)	105	105	80
	伺服马达(Kw)	0.82	0.82	1.57
	移动速度(m/min)	5	5	0.5
	最小设定单位(mm)	0.001	0.001	0.001
	轨道	线性滑轨	线性滑轨	线性滑轨
其它	机床尺寸 (mm)	68422781.42462.2	123232781.42462.2	1448526102890
其它	机床重量 (Kgs)	18000	25000	35000
